USB PD erklärt: Ladestandard einfach und praxisnah verstanden

USB Power Delivery ist das Aushandlungsprotokoll, das USB‑C in ein universelles, sicheres Stromversorgungssystem verwandelt. Ein Netzteil und ein Endgerät handeln in Sekundenbruchteilen aus, welche Spannung und welcher Strom fließen sollen, bevor überhaupt geladen wird. Die USB Implementers Forum (USB‑IF) hat dafür zwei Leistungsbereiche definiert: SPR für die meisten Alltagsgeräte und EPR für leistungshungrige Notebooks, die bis zu 240 Watt liefern(https://de.wikipedia.org/wiki/USB-PD).

Drei Dinge machen USB PD relevant für den Alltag:

  • Standardisierung: Ein einziges Netzteil lädt Smartphone, Tablet und Laptop.
  • Sicherheit: Der Handshake verhindert, dass ein Gerät zu viel Spannung erhält.
  • Reichweite: Von 5 Watt für Kopfhörer bis 240 Watt für Workstation‑Laptops.

Wichtige Erkenntnisse

USB Power Delivery funktioniert, weil ein digitaler Handshake über den CC‑Pin vor jeder Stromübertragung die passende Spannung zwischen Netzteil und Gerät aushandelt.

Thema Details
Handshake als Kernprinzip Netzteil und Gerät handeln über den CC‑Pin die Spannung aus, bevor Strom fließt.
SPR und EPR unterscheiden SPR deckt bis 100 Watt ab, EPR erweitert den Bereich auf bis zu 240 Watt.
USB‑C ist nicht USB PD Der Stecker bestimmt die Form, das Protokoll bestimmt die tatsächliche Ladeleistung.
E‑Marker ab 60 Watt Pflicht Ohne diesen Chip im Kabel wird die Leistung oberhalb dieser Schwelle gekappt.
Passendes Setup wählen Nordvive bietet mit NORDCharge und PortHub™ aufeinander abgestimmte PD‑Ladelösungen.

Inhaltsverzeichnis

Was ist USB PD und wie funktioniert die technische Aushandlung?

Bevor Strom fließt, sprechen Netzteil und Gerät miteinander. Dieser Handshake läuft über den sogenannten CC‑Pin, einen eigenen Kommunikationskanal im USB‑C‑Stecker, der getrennt von den Leistungsleitungen arbeitet. Beide Seiten tauschen dabei Power Data Objects (PDOs) aus, kleine Datenpakete, die auflisten, welche Spannungs‑ und Stromkombinationen jeweils möglich sind.

Das Endgerät wählt aus dieser Liste die passende Kombination aus den sogenannten Power Rules, die seit PD 3.0 die starren Profile der Vorgängerversionen ersetzt haben. Erst danach stellt das Netzteil die geforderte Spannung bereit, nie mehr und nie automatisch. Diese Reihenfolge ist der eigentliche Sicherheitskern des Standards.

Handshake in Zahlen: Der gesamte Aushandlungsprozess dauert nur Sekundenbruchteile, wie Infineon in seiner technischen Übersicht beschreibt. Ein nicht PD‑fähiges Gerät bleibt dabei einfach auf dem Basiswert von 5 Volt hängen und läuft weiter, nur langsamer.

Wichtig für das Verständnis der Rollen:

  • Quelle (Source): liefert Strom, meist das Netzteil.
  • Senke (Sink): nimmt Strom auf, meist das Endgerät.
  • DRP (Dual Role Port): kann beide Rollen übernehmen, etwa ein Laptop, der mal lädt und mal selbst ein Tablet mit Strom versorgt.

Der Handshake wiederholt sich übrigens laufend während des Ladevorgangs, weil sich der Energiebedarf eines Geräts je nach Auslastung ändert. Ein Laptop unter Volllast fordert mehr an als im Ruhezustand, und beide Komponenten, Netzteil und Kabel, müssen die geforderte Watt‑Klasse mittragen.

Welche Leistungsstufen bietet USB PD: SPR und EPR im Vergleich

USB PD kennt zwei Leistungsklassen. Der Standard Power Range (SPR) deckt Spannungen von 5, 9, 12, 15 und 20 Volt ab und reicht bis 100 Watt. Der Extended Power Range (EPR), eingeführt mit PD 3.1, erweitert das Ganze auf 28, 36 und 48 Volt und erlaubt bis zu 240 Watt.

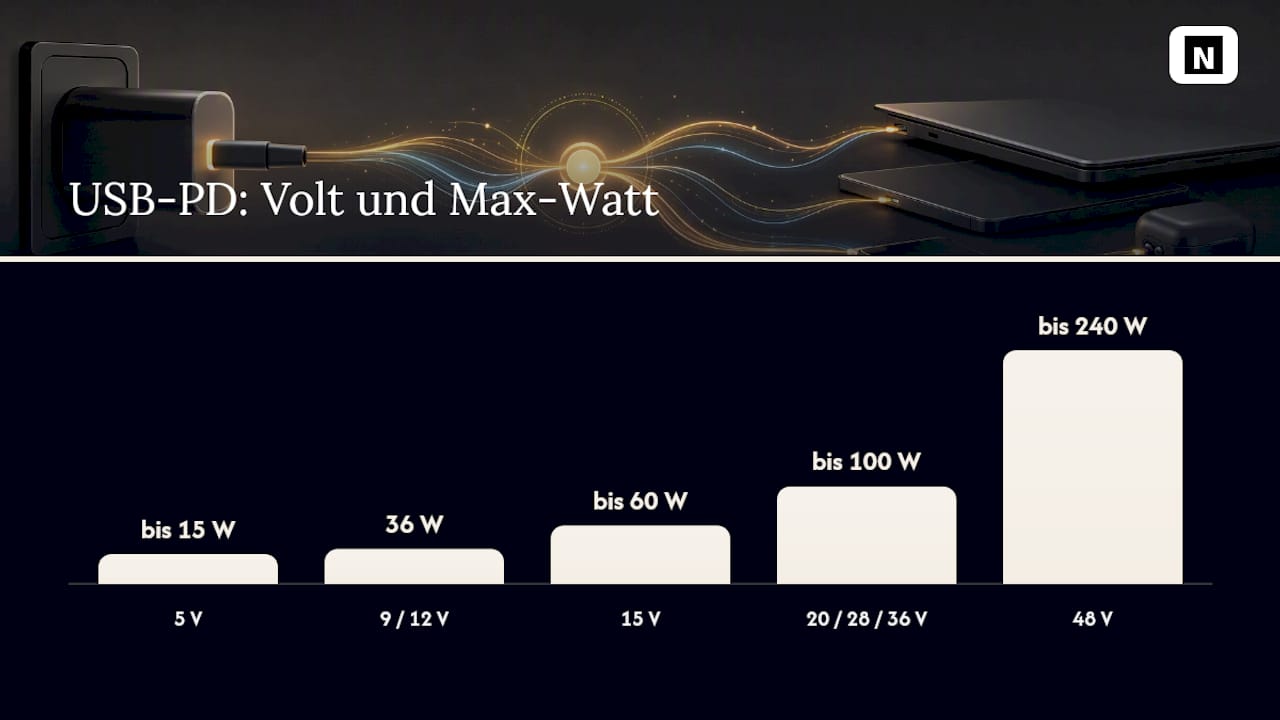

Übersichtsgrafik: Gegenüberstellung der Leistungsstufen von USB PD SPR und EPR

Spannung Bereich Typische Leistung Typisches Gerät
5 V SPR bis 15 W Kopfhörer, kleine Gadgets
9 V / 12 V SPR 36 Watt Smartphones, Powerbanks
15 V SPR bis 60 W Tablets, Ultrabooks
20 V SPR bis 100 W Standard‑Laptops
28 V / 36 V EPR bis 100 Watt Leistungsstarke Notebooks
48 V EPR bis 240 W Gaming‑Laptops, Workstations

Ein Smartphone braucht selten mehr als 30 Watt, ein normales Ultrabook fährt gut mit 65 Watt, und erst ein Gaming‑Laptop oder eine mobile Workstation ruft nach EPR‑Werten. Wichtig dabei:

  • Ab etwa 60 Watt (3 Ampere) ist ein sogenannter E‑Marker im Kabel Pflicht.
  • Bei 100 Watt und mehr braucht das Kabel diesen Chip zwingend, sonst verweigert das System die hohe Leistung.
  • EPR‑Kabel sind baulich anders aufgebaut als einfache SPR‑Kabel und meist entsprechend gekennzeichnet.

Ist USB-C dasselbe wie USB PD?

Nein, und dieser Irrtum sorgt regelmäßig für Frust beim Laden. USB‑C beschreibt nur die Form des Steckers, das ovale, beidseitig einsteckbare Anschlussformat. USB PD ist das Protokoll, das darüber entscheidet, welche Ladeleistung möglich ist. Ein USB‑C‑Anschluss kann PD‑fähig sein, muss es aber nicht.

Typische Denkfehler in der Praxis:

  • „USB‑C heißt automatisch Schnellladen“: Falsch, viele günstige Kabel übertragen nur 5 Watt trotz passendem Stecker.
  • „Ein teures Netzteil reicht aus“: Auch das Kabel und das Endgerät müssen mitspielen, die gesamte Kette bestimmt die tatsächlich erreichbare Leistung.
  • „Jedes PD‑Netzteil lädt jedes PD‑Gerät maximal schnell“: Nur wenn die ausgehandelten PDOs zusammenpassen.

Profi-Tipp: Schau auf die Verpackung oder das Typenschild. Steht dort eine Watt‑Angabe mit „PD“ und mehreren Spannungswerten wie „5V/9V/15V/20V“, ist das Netzteil PD‑fähig. Fehlt diese Angabe komplett, handelt es sich meist um ein einfaches USB‑A‑Ladegerät ohne Aushandlung.

Welches Netzteil und Kabel braucht man für USB PD?

Der erste Schritt ist simpel: Wattbedarf des Zielgeräts klären, dann Netzteil und Kabel danach auswählen, nicht umgekehrt. Ein Smartphone kommt mit 20 bis 30 Watt aus, ein Laptop meist mit 65 bis 100 Watt.

Checkliste vor dem Kauf:

  • Wattangabe prüfen: Deckt das Netzteil den Bedarf des stärksten Geräts im Haushalt?
  • PPS‑Unterstützung: Programmable Power Supply erlaubt stufenlose Anpassung zwischen 3,3 und 21 Volt und schont dadurch Akku und reduziert Abwärme, besonders bei modernen Smartphones interessant.
  • GaN statt Silizium: Galliumnitrid‑Netzteile sind kleiner, kühler und oft leistungsfähiger im gleichen Gehäuse.
  • Kabellänge und Querschnitt: Lange, dünne Kabel verlieren Leistung, kurze und dicke Kabel übertragen zuverlässiger.
  • E‑Marker‑Kennzeichnung: Für alles über 60 Watt ist er Pflicht, ohne ihn wird die Leistung gekappt.
  • Zertifizierung: USB‑IF‑zertifizierte Kabel und Netzteile vermeiden böse Überraschungen.

Ein paar klare Dos and Don’ts helfen bei der Auswahl. Kein Billigkabel für Laptop‑Ladung verwenden, das spart selten wirklich Geld, sondern kostet oft Ladezeit. Für Laptop‑Nutzung eher 65 bis 100 Watt wählen statt der knapp bemessenen 45‑Watt‑Variante. Wer mehrere Geräte gleichzeitig lädt, Smartphone, Tablet, Laptop, fährt mit einem GaN‑Mehrport‑Ladegerät besser als mit drei Einzelsteckern.

Profi-Tipp: Bei Reisen zählt jedes Gramm. Ein 100‑Watt‑GaN‑Ladegerät mit mehreren Ports ersetzt oft drei einzelne Netzteile im Gepäck, ohne bei der Ladegeschwindigkeit Kompromisse einzugehen.

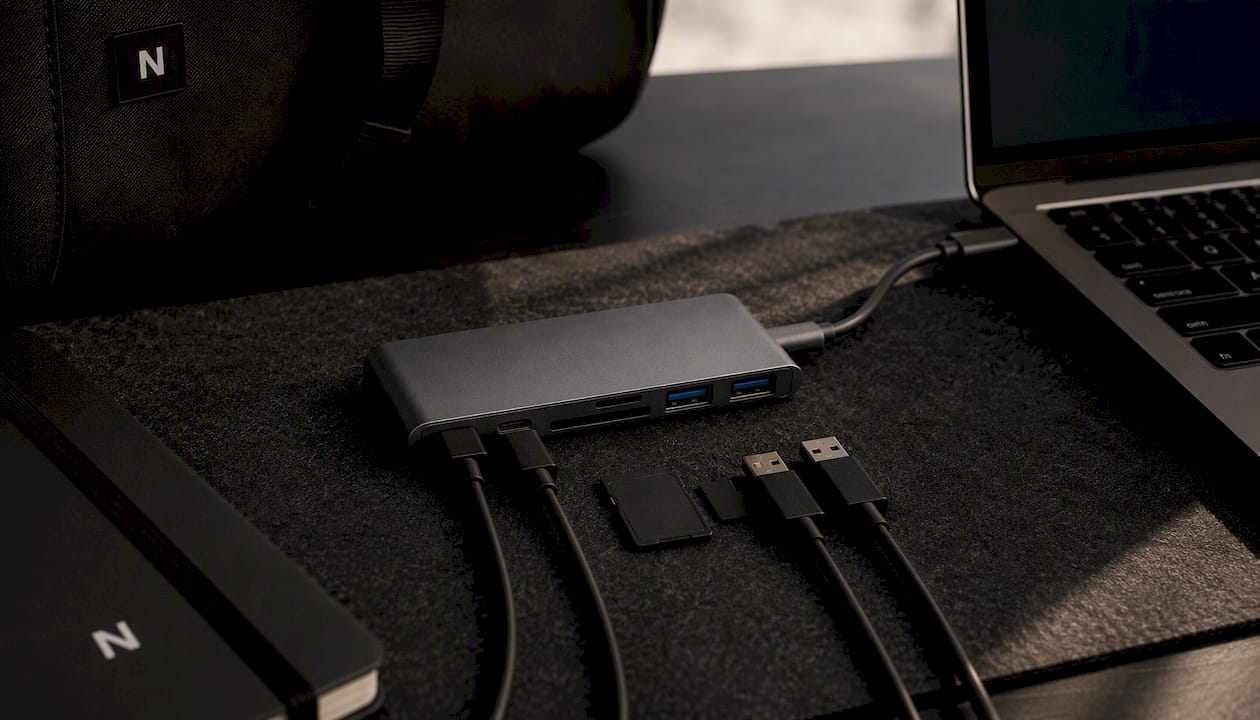

PortHub™ | USB-C Hub

Warum lädt mein Gerät langsam oder gar nicht über PD?

Die Sicherheitsmechanismen von USB PD verhindern zuverlässig eine Überladung. Langsames Laden liegt fast immer an Kompatibilitätsproblemen zwischen Netzteil, Kabel und Endgerät, nicht an einem Defekt.

So gehst du systematisch vor:

  1. Kabel wechseln: Teste ein anderes, möglichst kurzes PD‑Kabel mit bekanntem E‑Marker.
  2. Netzteil prüfen: Reicht die Wattzahl für das Gerät, oder ist sie zu niedrig angesetzt?
  3. Port kontrollieren: Manche Mehrfach‑Netzteile drosseln die Leistung, sobald zwei Ports gleichzeitig belegt sind.
  4. Software aktualisieren: Veraltete Firmware oder Betriebssystem‑Versionen können die Aushandlung stören.
  5. Andere Kombination testen: Ein bekanntes, funktionierendes Set aus Kabel und Netzteil hilft, die Fehlerquelle einzugrenzen.

Sicherheitshinweis: Reagiert die PD‑Aushandlung nicht wie erwartet, fällt das System automatisch auf den Basiswert von 5 Volt zurück, eine bewusste Schutzfunktion, kein Fehler im eigentlichen Sinn. Bleibt ein Gerät trotz mehrerer Kombinationen ungewöhnlich warm oder verhält sich unerklärlich, Netzteil sofort abziehen und den Hersteller kontaktieren.

Kurzglossar wichtiger USB-PD-Begriffe

  • PDO (Power Data Object): Datenpaket, das eine mögliche Spannungs‑Strom‑Kombination beschreibt.
  • PPS (Programmable Power Supply): Stufenlose Spannungsanpassung für effizienteres, schonenderes Laden.
  • SPR: Standard‑Leistungsbereich bis 100 Watt.
  • EPR: Erweiterter Leistungsbereich bis 240 Watt.
  • E‑Marker: Chip im Kabel, der hohe Leistungen ab etwa 60 Watt überhaupt erst freischaltet.
  • CC (Configuration Channel): Kommunikationsleitung für den Handshake, getrennt von der eigentlichen Stromleitung.
  • DRP (Dual Role Port): Anschluss, der sowohl Strom liefern als auch aufnehmen kann.

Warum USB PD im modernen Alltag zählt

Ich nutze USB PD täglich, einfach weil ein einziges Ladegerät im Rucksack reicht statt drei verschiedener Stecker. Genau diese Reduktion auf ein durchdachtes, funktionierendes Setup ist der Grund, warum Nordvive Produkte wie PortHub™ und NORDCharge führt. Nicht als Sammelsurium, sondern als aufeinander abgestimmte Lösung für echten Ladebedarf.

Ein durchdachtes Ladesetup ohne Kabelchaos

Wer die technischen Details aus diesem Artikel verinnerlicht hat, weiß: Die passende Kombination aus Netzteil und Kabel macht den Unterschied, nicht ein einzelnes Gerät. Genau hier setzt Nordvive an.

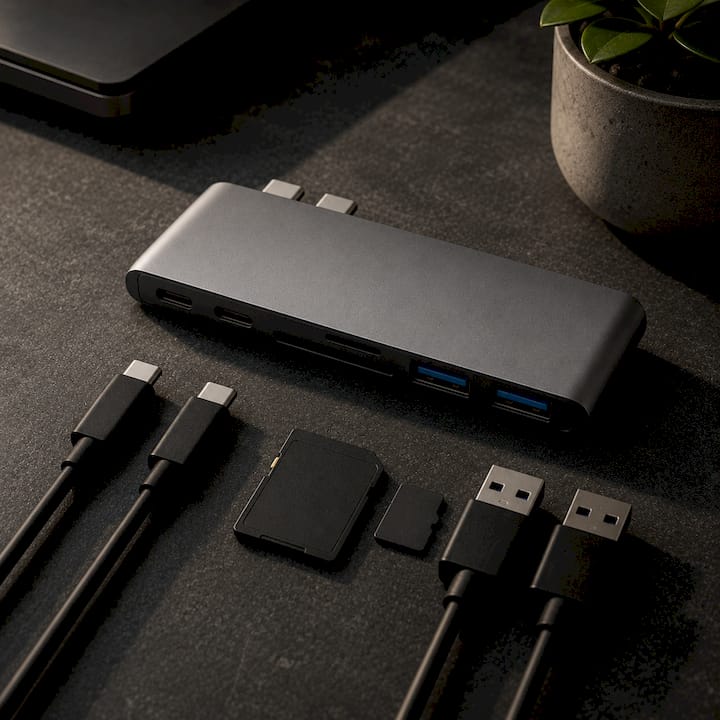

PortHub™ | USB-C Hub

Für unterwegs liefert das NORDCharge 100W GaN‑Wandladegerät genug Leistung für Laptop, Tablet und Smartphone gleichzeitig, ganz ohne drei separate Netzteile im Gepäck. Wer am Schreibtisch mehrere Geräte gleichzeitig anschließen will, findet im PortHub™ USB‑C Hub eine Möglichkeit, Laden, Datenübertragung und Bildsignal über einen einzigen Anschluss zu bündeln. Beide Produkte sind auf reale PD‑Kompatibilität ausgelegt, nicht nur auf den passenden Stecker.

Wer sein gesamtes Reise‑Setup neu ordnen möchte, findet in der Kollektion für digitale Nomaden passende Sets, die Ladetechnik und Organisation zusammenbringen. Ein Blick lohnt sich, bevor der nächste Trip ansteht.
